自製線控車遙控器

-
今年度的生科競賽，需要一台線控車。在上個月參加了生科競賽的研習，有土砲製作了一台遙控器。製作方式是參考了這段影片





不過是用鐵釘當作開關接點。切換的效果沒那麼準確。想說應該有類似的開關可以使用才對。所以找了網路上「三段6P」的搖頭開關，正好合用。


三段6P的開關很多種，要仔細的看規格書，也許有些種類的內部電路有些不同)
我在露天買的：

它是屬於ON-OFF-ON開關，
有些會是(ON)-OFF-(ON)開關，ON加(   )是指復歸式的開關


如何讓這開關可以控制馬達正反轉呢？加上一點簡單的線路就可以了



我是選擇復歸式的開關，讓遙控車輪時，一放開就能停止。



製作很簡單，取塊板材，鑽2個洞，鎖上開關就可以了。板子不要太厚，我是用3mm的木板




因為我是用TT馬達，可以到6V，所以用了4顆AA電池盒

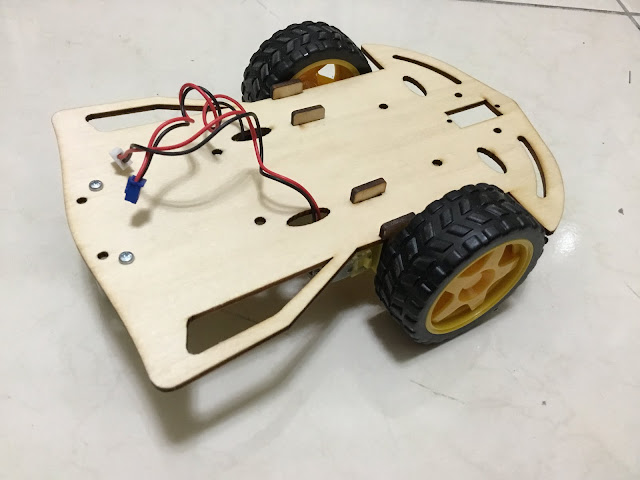

車子我直接拿arduino自走車的車身，取出所有的控制板，
只留車身和2顆TT馬達加上1顆萬向輪，接上剛做好的線控就完成了。




測試影片：
