創客社(2017/02/23、2017/0302) 大量繪馬製作加雷雕

-


為了配合五月的考生祈福活動，這學期社團首先帶了學生利用模板來大量製作祈福繪馬


材料準備：

  • 松木薄板 (厚8mm、寬135mm)…購買網址：【JFG 木材】
  • 紅色毛線 (繪馬綁帶)

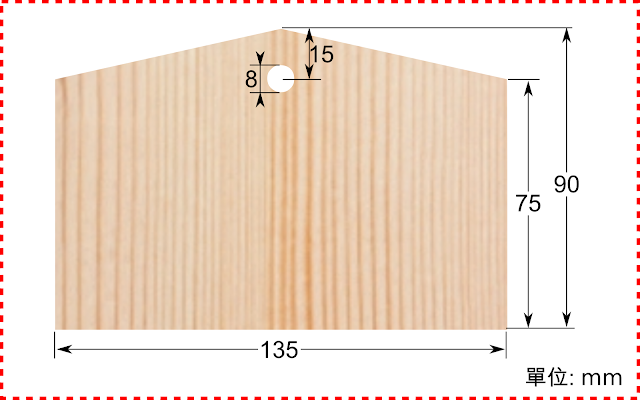

繪馬尺寸：




將長條均分：架設導軌裁成長度90mm小塊
 (ps:利用線鋸機加導軌只是應急，實際上很容易切偏或施力不均)





切割兩邊小三角：製作模板和導架切割
 (ps:利用線鋸機加導軌只是應急，實際上很容易切偏或施力不均)







鑽孔：製作模板標記孔位






砂磨：利用砂磨機磨掉不平整的地方和刺毛邊，再用砂紙做細部修整。




雷雕：
設計繪馬圖樣


CR-8加雷射頭雷雕運用，原本的3D列印機，加上個500mw的雷射頭
參考資料：黃聖順老師的隨便記記



CR-8機器不停的雷雕，一片約20分鐘



最後的結果，200多片完成
