創客社(2018/5/24、6/7、6/14) 樹脂澆鑄

-




參考資料：

樹脂澆鑄的課程，去年就上過了一次，所以比較有經驗，今年的成品造形就好的多了。
首先還是先參考了這個魔術戒指的影片，將2種物件嵌合，成品的美感變化度真的不單一樹脂好看的多。



製作過程：

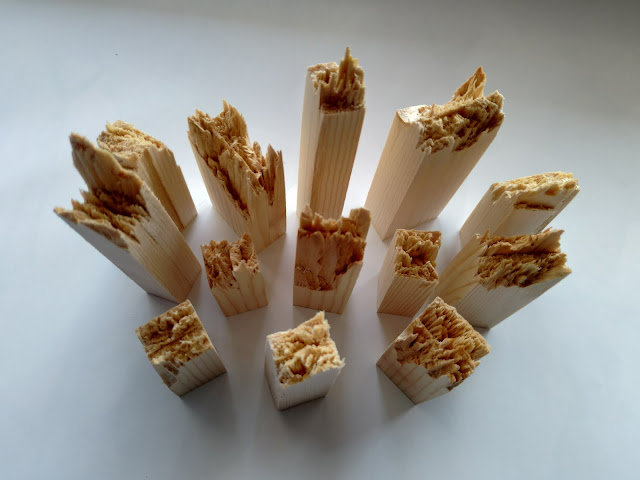

雖然只有8mm厚的松木板，其實要破壞紋理，敲折出尖刺狀滿難的，後來我是敲完後，尋找合適的兩片貼合在一起，讓厚度達16mm




本來買了現成的模型想讓學生先試做看看，但覺得太簡單了，所以就發了透明片讓學生試著設計一個容器當模型，下方黏一小木片穩固放置。
  • 不過澆鑄下去，用膠帶接縫的部位馬上滲漏，樹脂密度高又動，流動性強會找縫鑽。
  • 後來的處理方式是用熱熔膠從外面的接縫處補強，狀況有好多了，但多少還是有漏的狀況。
  • 而有位同學的模型漏的太嚴重，我只好先將他的倒出來，反而少許的樹脂填滿了整個接縫，等下回再澆鑄就完全不漏了。




砂磨拋光的過程就是讓學生學會耐心和專心，不要跳過任何步驟，不要忽略到任何小細節

  • 先讓學切削成形後，再讓學生利用水砂紙砂摩，從100號一直到2000號
  • 一定要讓砂磨的痕跡一致，才跳到下一個號數。

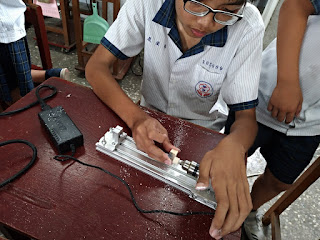

  • 再使用小車床當拋光機 (微小布輪+研磨劑)，讓拋光的速度加快，要輕放物件，並且要一直移動，不要讓布輪發熱。
  • 拋光的過程容易出現只有中間亮，邊角不亮，記得要均勻的將每個面的每個區域均勻拋光。





製作檢討：

上一次在澆鑄全班的樹脂時，出現有人的作品像軟橡皮一樣不硬化。原因是B劑比A劑還要輕，即使攪拌過了，還是會有分層的情況，所以同時大量的澆鑄要小心這件事。也許不要一次用大杯子一起調大量的樹脂
(在這網站有討論到：環氧樹脂(ab膠、水晶膠)使用心得)
