創客社(2016/9/29) 3D列印:自造個性化戒指



●首先要量戒圍:
請以最粗的那一節來量,找出直徑。(不要太緊,可以再加一點)
圖片引用修改自:By Evan-Amos - Own work, CC BY-SA 3.0, https://commons.wikimedia.org/w/index.php?curid=18948673




這裡提供一些基本的戒指型式,可以此為基礎發展。




●今天我們使用TinkerCAD這個線上軟體,
網址:https://www.tinkercad.com/

註冊完成後,首先我們製作一個最基本的戒指。

TinkerCAD 的基本控制:
點左鍵:選物件、拉動物件
點右鍵:在畫面上移動,會改變視角
按住shift+點右鍵在畫面上移動,會拖動整個畫面


首先:①點選形狀工具,②點選圓柱體



左邊圓柱是戒指的主體大小,右方圓柱是將要挖空的大小




將兩個圓柱疊在一起,兩者都選取後,

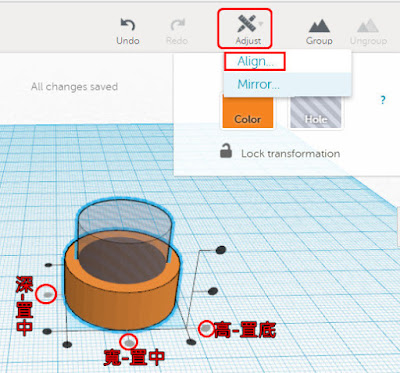

用Adjust>Align工具,將兩個圓柱確實對齊。




最後,在兩個圓柱都選取後,點選「Group」,基本的戒指即將完成。




●接下來將英文名字鑲上戒指

首先,到「文字形狀區」,選自己的英文名字




並將每一個字母90度立起來




將每個字母和戒指的上下相對位罝放好




從上方調整字的角度,和戒指本體嵌合。

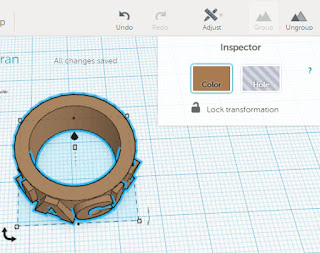

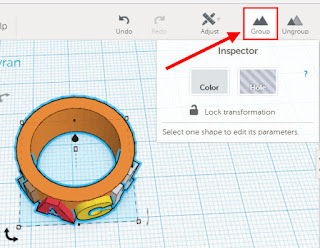

將所物件選取,點選「Group」,名字戒指即完成。

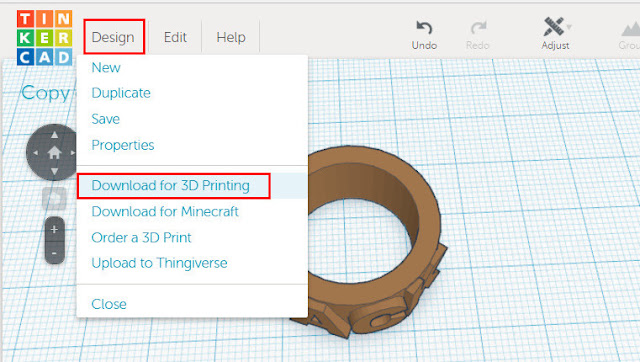

將檔案匯出成3D列印格式

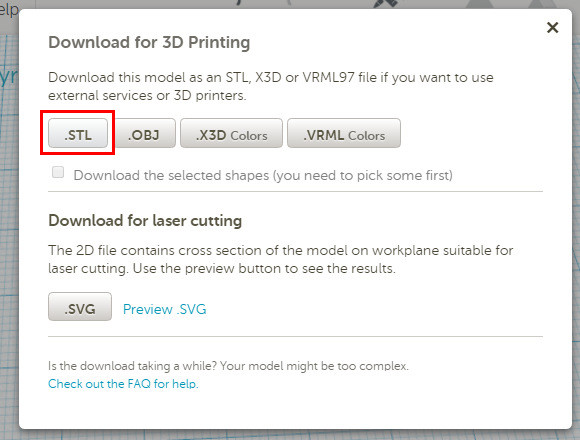

記得要選取「.STL」檔。




●接下來,把匯出的STL檔,
用Cura軟體打開,準備生成G-code
