用Stellarium模擬金星凌日

-
先安裝Stellarium，官方網址：http://www.stellarium.org/zh/


安裝完成在桌面上會有這個icon



剛安裝完會是英文的介面，點選[Configuration window]或按[F2]，設定


點選中文(Taiwan)，儲存設定[Save settings]


預設所在位置是Paris，要把位置改為台灣的位置，所以接下來按[位置]


選擇[彰化，台灣](Changhua, Taiwan), 左下角勾選[設為預設值]


接下來將時間設為「金星凌日」的時間，點選[日期/時間]


更改為2012/6/6，上午的時間吧！



可以按[搜尋]，直接找到金星位置

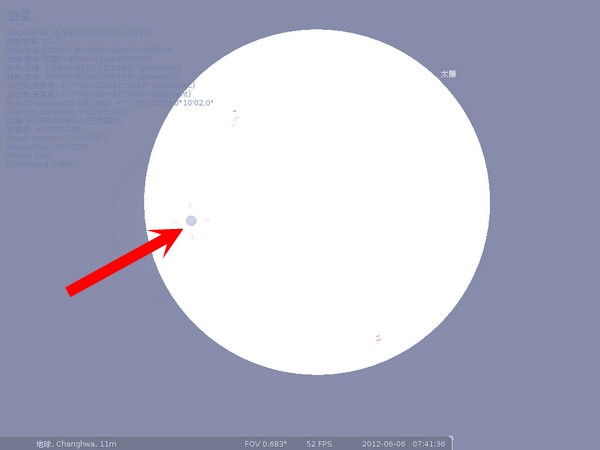

這個時間點已經凌日了

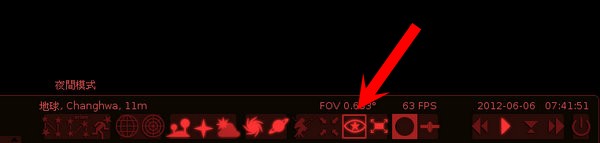

如果白天背景太亮，可按[夜間模式]

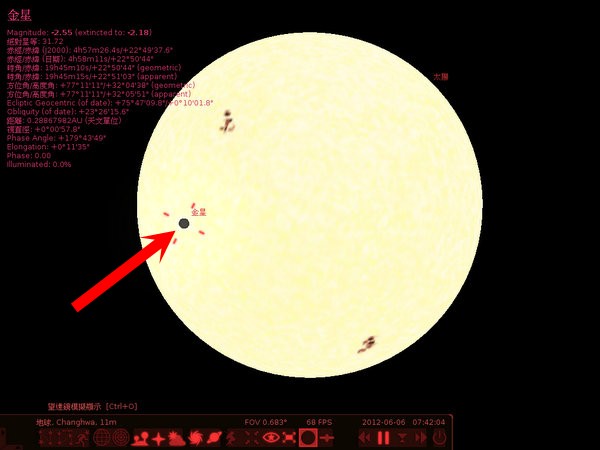

在夜間模式上，看得更清楚，因為星球會一直動，可以按[空白鍵]，會以金星為中心來追踨。


再按一下[星空與顯示]，可以將行星路線畫出來。


勾選[顯示行星軌道]

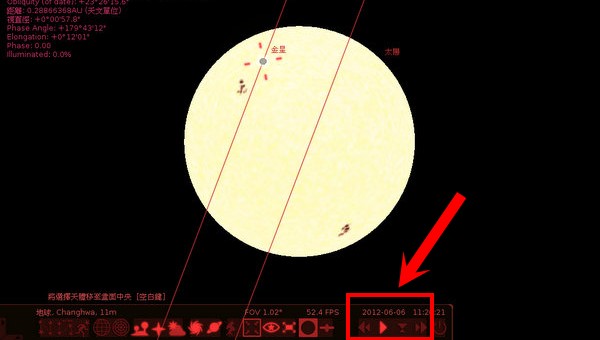

金星的軌道出現了，如果要改變模擬速度，可按右下角的控制處


我把時間移到2012/5/21, 早上6點，可以看到前一陣子很熱的日環食


Stellarium果然強大，不知道可不可以計算下一次天文奇觀的奇觀

其它Stellarium相關的連結可以參考一下
http://blog.smps.tp.edu.tw/~kcodavid/index.php?load=read&id=686
http://briian.com/?p=6456
